在追求极致显示效果的道路上，Micro LED技术一直被寄予厚望。它几乎集成了LCD与OLED所有的优点：超高亮度、超大视角、无限对比度、长寿命以及极低的功耗。然而，从实验室的理想模型到真正进入大众视野的商业产品，Micro LED在超微尺寸下仍需突破衬底束缚、巨量转移与成本瓶颈。
2025年，利亚德首发Hi-Micro LED 产品，率先实现Micro LED无衬底技术的突破，更是打破了其从实验室走向量产的核心桎梏，为行业提供了从“能做”到“好用、能用得起”的完整样本。
01 为什么必须是无衬底Hi-Micro LED技术？
传统的LED芯片通常生长在蓝宝石或GaAs衬底上，衬底为LED外延的生长提供了稳定良好的支撑。但在迈向Micro LED阶段，衬底的存在成为了阻碍。
在将Micro LED制备成分立器件的过程中，衬底的切割难度大大提升，尤其是将芯片尺寸缩小至50μm以下时，切割良率大幅降低，传统LED的切割工艺几乎不再适用。因此，亟需去除LED衬底，解除衬底对于LED芯片尺寸微缩的限制，实现更高像素密度的排列。
利亚德Hi-Micro LED（高阶MIP）技术的核心，在于“剥离”与“重构”。

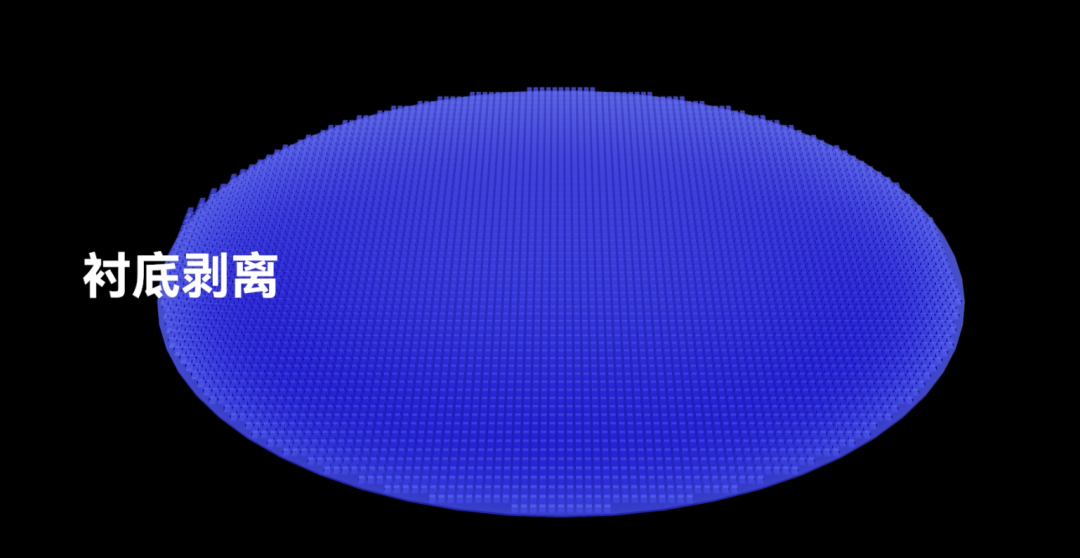

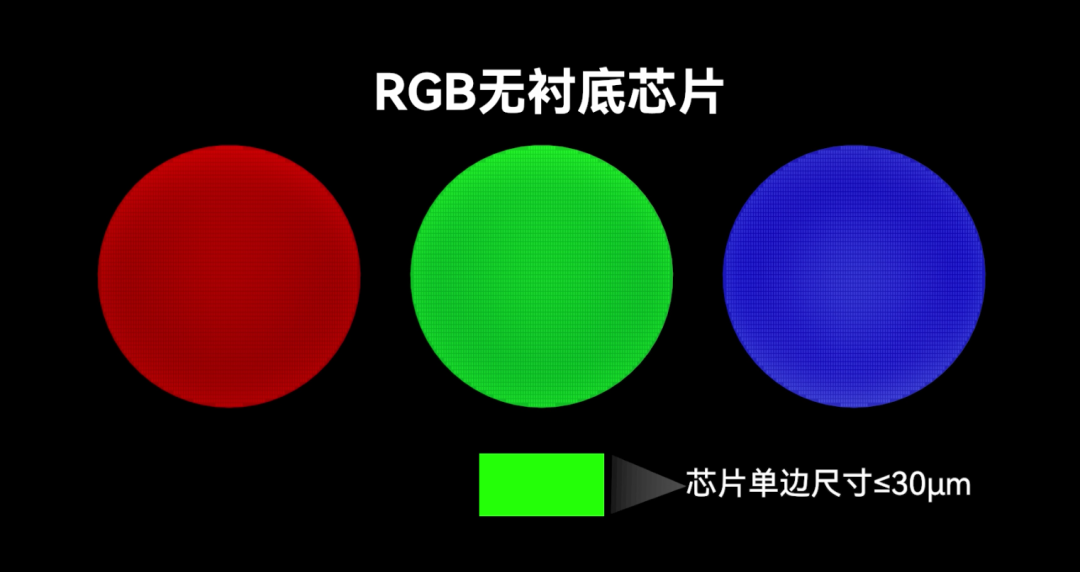

通过激光剥离（LLO）等尖端工艺，阻碍光路和提高切割难度的蓝宝石衬底被去除，形成了无衬底薄膜结构（Thin-film）芯片。这种结构下，LED芯片厚度薄至10μm量级，发光层直接贴合封装界面。这不仅减少了蓝宝石对于出光角度一致性的影响，更让芯片具备了近乎极致的散热性能。
02 跨越商业化的“三大关卡”
无衬底技术固然惊艳，但要实现商业化，利亚德必须攻克行业公认的三大难题：巨量转移、良率控制与成本优化。
巨量转移技术的跨越在Hi-Micro LED的研发初期，如何在每秒钟内精准地将数万颗只有发丝直径几分之一的、无衬底的薄膜芯片转移到驱动电路板上？利亚德放弃了低效的机械抓取，深圳配资公司转向了激光驱动巨量转移技术。
Hi-Micro LED技术通过非接触式激光瞬时加热，使无衬底芯片从临时基板上精准“弹射”到目标位置。这种方式不仅回避了物理接触带来的损伤风险，更实现了数百万级像素的高效集成。
在封装形态上延续MIP（Micro LED in Package）思路，便于分bin、混光与大规模贴片，适配0.4 1.8mm间距的大屏商用场景。
“99.99%”之后的追逐无衬底芯片因其极薄，极其脆弱。利亚德在Hi-Micro LED生产流程中引入了全自动光学检测（AOI）与全自动在线检测技术，极大地提高了检测效率；同时，搭配全自动人工智能（AI）修复技术，实现了从芯片端到模组端的全链路品质受控，将Micro LED的综合良率推向了商用化的临界点。
成本的“摩尔定律”商业化的本质是让先进技术变得“可负担”。Hi-Micro LED技术的优势在于：去除衬底后，芯片可以通过高密度的圆片级加工。利亚德通过缩小芯片尺寸（目前已向20μm甚至更小跨越），在同尺寸晶圆上产出更多芯片，结合规模化封装工艺，显著降低了单位像素的成本。
03
从降本到商业化：如何把“Hi-Micro LED”做成“生意”
利亚德Hi-Micro LED（高阶MIP）技术的商业化之路，走的是一条“由点及面”的路径。目前，在应用层面，Hi Micro LED已覆盖：

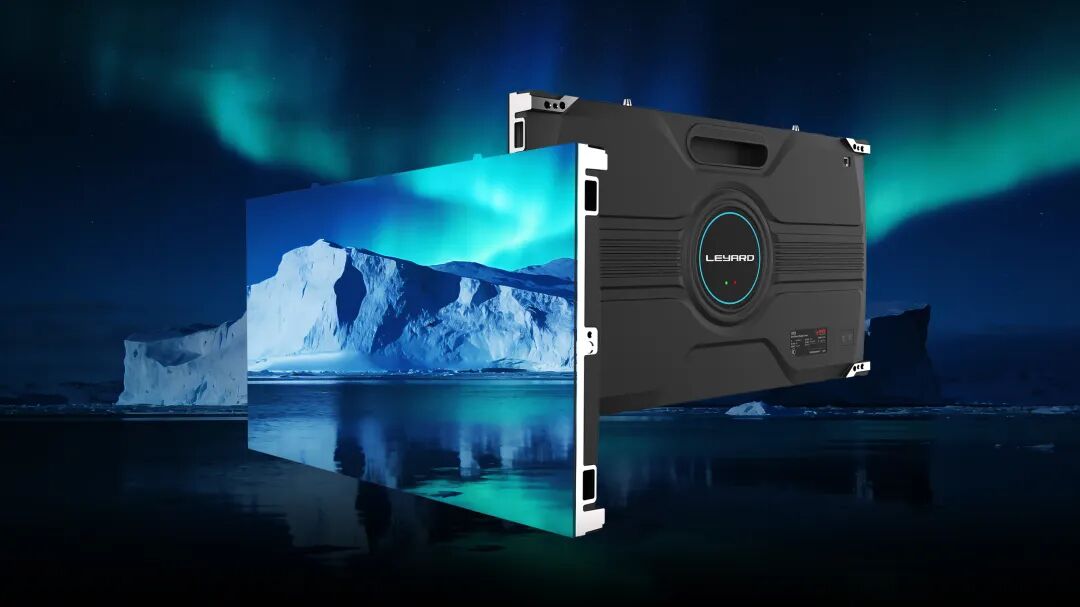

高端商显与指挥调度：P0.4 P1.8系列满足会议室、控制室等超高清与高可靠需求；
电影放映：P0.9 Micro LED电影屏通过DCI认证，推动LED电影屏从“概念”走向标准产品；
家庭与巨幕一体机：推动Micro LED向家庭影院、家用超大屏渗透；
新兴场景：AR眼镜、透明屏与车载窗玻璃显示等前瞻探索，其中透明Micro LED与车窗结合尚处实验室阶段，为未来车载埋下伏笔。

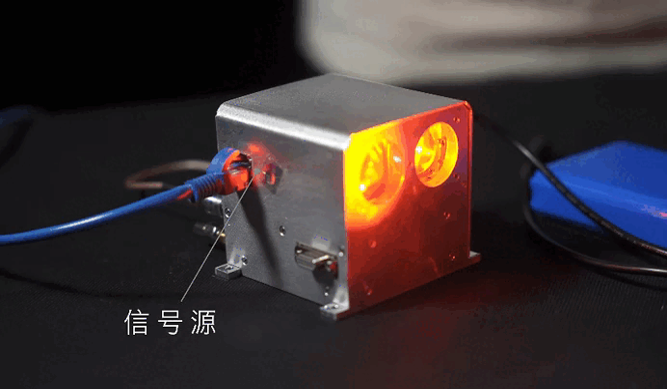

此外，利亚德与中国科学院空间中心联合研发的光通信（LiFi）技术取得关键突破，开启场景化应用新篇章，提升在重要场所、高速移动平台、低空经济、工业4.0、智能家居等各类应用场景下的通信保障服务能力。
对于利亚德而言，Hi-Micro LED 不仅仅是一项显示技术，它更是对显示产业供应链的一次重塑。当衬底消失配股宝配资，显示的本质——“光”便得到了前所未有的自由。利亚德正站在这场自由革命的暴风眼，通过Hi-Micro LED，将人类带入一个视界无界、想象无垠的新时代。
